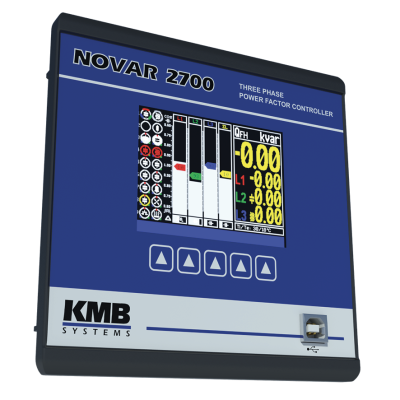

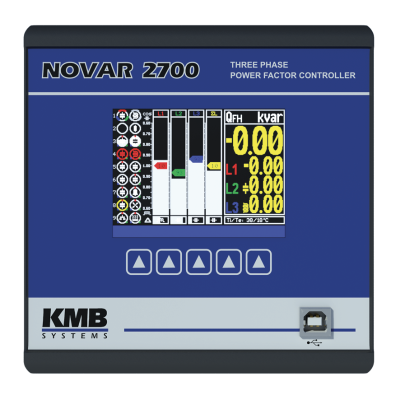

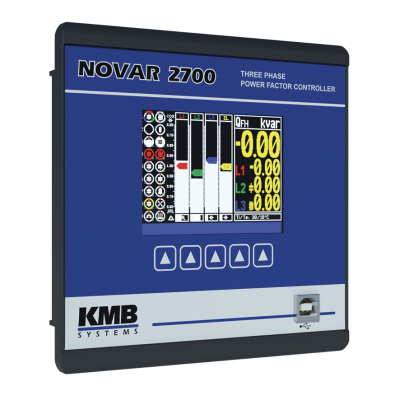

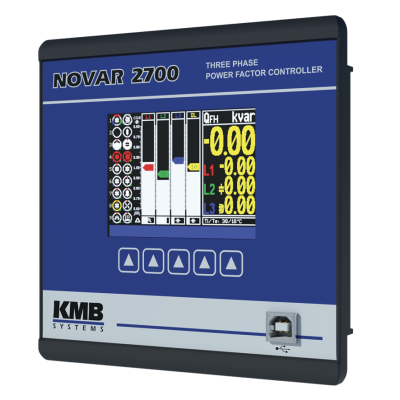

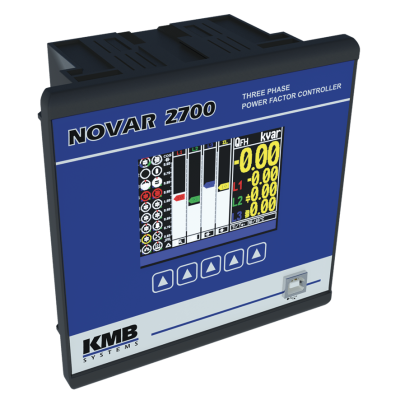

NOVAR 2700 T18 - regulátor jalového výkonu

NOVAR 2700 T18 regulátor jalového výkonu 90 - 275 V AC,18 stupňů (18 tranzistorů), rychlá regulace, 3f měření, oddělené napájení, elektroměr, USB, 512MB interní paměti. Regulátory jsou plně automatické přístroje, které monitorují stav rozvodné NN/VN sítě a na základě rychlých a přesných výpočtů, připojují nebo odpojují jednotlivé kompenzační nebo dekompenzační stupně (kondenzátory, dekomp. tlumivky) pro dosažení požadovaného účiníku.

zobrazit více

Objednací číslo: N2700T18

Přidat do porovnání Přidat do oblíbených

Regulátor účiníku NOVAR 2700 je nový špičkový model postavený na nové výkonné platformě G3 s vylepšeným jádrem měření a rozšířenými možnostmi komunikace. Rychlý třífázový regulátor účiníku funguje také jako panelový měřič, záznamník dat a analyzátor kvality energie třídy S – vše v jednom přístroji. Podporuje až 24 řízených výstupů, nové možnosti vstupů a výstupů, komunikační periferie, vylepšený rychlý řídicí algoritmus a nabízí portfolio komunikačních protokolů pro přenos dat přes různé sítě.

SCADA systém může vzdáleně dohlížet a řídit provoz skříně přes komunikační port Ethernet nebo RS485. Možnost Ethernet nabízí kompletní nativní podporu pro webový server, Modbus TCP, správu sítě a síťové časové protokoly a další obvyklé síťové funkce.

NOVAR 2700 může také transparentně přenášet svá data po sítích prostřednictvím stávající infrastruktury MQTT. Manipulace s daty a konfiguracemi přístroje může být omezena pouze na oprávněné uživatele, zatímco PFC může volitelně šifrovat veškerý svůj komunikační obsah. NOVAR 2700 nabízí proprietární port místní sběrnice pro rozšíření svých funkcí o podporované periferie pro monitorování poboček, IO moduly, přesnou synchronizaci času a další funkce.

NOVAR 2700 je evolucí svých předchůdců NOVAR 2100 , NOVAR 2200 , NOVAR 2400 a NOVAR 2600 .

Klíčové vlastnosti

verze pro montáž na panel, rozměr 144x144 mm
až 24 výstupů, R relé nebo T tranzistor (R09, R24, T9R9, T09, T24)
podporuje nový spínací modul rychlé kompenzace KATKA 12
měří a řídí účiník a další veličiny v každém řádku
podporuje nízkonapěťové i vysokonapěťové aplikace (přímé nebo VT připojení)
podpora všech možných kombinací jedno-, dvou- a třífázových kondenzátorů a tlumivek
kombinovaná kompenzace a dekompenzace sítě
512 MB vnitřní paměti pro záznam dat
vyhodnocení úrovně celkového harmonického zkreslení (THD) až o 50. harmonickou
vestavěný čtyřkvadrantový měřič činné a jalové energie třídy 0,5S a záznamník dat
plně konfigurovatelný alarm nebo relé ovládání chlazení/topení
Webový server, Modbus TCP a RTU, KMB long, IEC-104, MQTT a další komunikační protokoly

Napájecí napětí	90 - 275 V AC, oddělené
Citlivost	2 mA
Kategorie přepětí	III - do 300V DC
Požadovaný účiník	0,8 ind. ÷ 0,8 kap.
Komunikační rozhraní	USB
Šířka [mm]	144
Hloubka [mm]	80
Výška [mm]	144
Hmotnost [g]	700
Montáž	Panel
Software	NE
Protokoly	Modbus RTU
Relativní vlhkost	5 až 100 %
Nastavení hodnot stupňů	automatické nebo ruční
Nastavení způsobu připojení	automatické nebo ruční
Rozsah měřené teploty/přesnost	-30 ÷ 60 °C, ± 5 °C
Provozní teplota	-40.. +60 °C
Stupeň krytí	zadní panel - IP20, čelní panel - IP40 (případně IP54)
