NOVAR 2700 R24 - regulátor jalového výkonu

NOVAR 2700 R24 - regulátor jalového výkonu

NOVAR 2700 R24 regulátor jalového výkonu 90 - 275 V AC,24 stupňů (24 relé), 3f měření, oddělené napájení, elektroměr, USB, 512MB interní paměti. Regulátory jsou plně automatické přístroje, které monitorují stav rozvodné NN/VN sítě a na základě rychlý ...
NOVAR 2700 R24 regulátor jalového výkonu 90 - 275 V AC,24 stupňů (24 relé), 3f měření, oddělené napájení, elektroměr, USB, 512MB interní paměti. Regulátory jsou plně automatické přístroje, které monitorují stav rozvodné NN/VN sítě a na základě rychlých a přesných výpočtů, připojují nebo odpojují jednotlivé kompenzační nebo dekompenzační stupně (kondenzátory, dekomp. tlumivky) pro dosažení požadovaného účiníku.
zobrazit více
zobrazit méně
16 498 Kč bez DPH
19 962,58 Kč s DPH

Objednací číslo: N2700R24

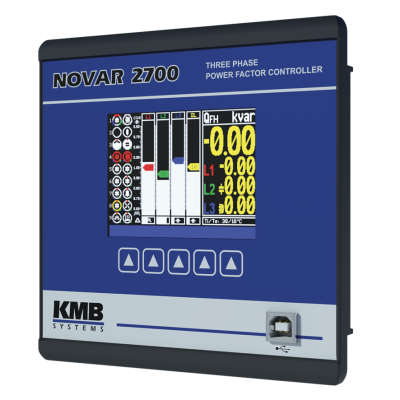

Regulátor účiníku NOVAR 2700 je nový špičkový model postavený na nové výkonné platformě G3 s vylepšeným jádrem měření a rozšířenými možnostmi komunikace. Rychlý třífázový regulátor účiníku funguje také jako panelový měřič, záznamník dat a analyzátor kvality energie třídy S – vše v jednom přístroji. Podporuje až 24 řízených výstupů, nové možnosti vstupů a výstupů, komunikační periferie, vylepšený rychlý řídicí algoritmus a nabízí portfolio komunikačních protokolů pro přenos dat přes různé sítě.

SCADA systém může vzdáleně dohlížet a řídit provoz skříně přes komunikační port Ethernet nebo RS485. Možnost Ethernet nabízí kompletní nativní podporu pro webový server, Modbus TCP, správu sítě a síťové časové protokoly a další obvyklé síťové funkce.

NOVAR 2700 může také transparentně přenášet svá data po sítích prostřednictvím stávající infrastruktury MQTT. Manipulace s daty a konfiguracemi přístroje může být omezena pouze na oprávněné uživatele, zatímco PFC může volitelně šifrovat veškerý svůj komunikační obsah. NOVAR 2700 nabízí proprietární port místní sběrnice pro rozšíření svých funkcí o podporované periferie pro monitorování poboček, IO moduly, přesnou synchronizaci času a další funkce.

NOVAR 2700 je evolucí svých předchůdců NOVAR 2100 , NOVAR 2200 , NOVAR 2400 a NOVAR 2600 .

Klíčové vlastnosti

  • verze pro montáž na panel, rozměr 144x144 mm
  • až 24 výstupů, R relé nebo T tranzistor (R09, R24, T9R9, T09, T24)
  • podporuje nový spínací modul rychlé kompenzace KATKA 12
  • měří a řídí účiník a další veličiny v každém řádku
  • podporuje nízkonapěťové i vysokonapěťové aplikace (přímé nebo VT připojení)
  • podpora všech možných kombinací jedno-, dvou- a třífázových kondenzátorů a tlumivek
  • kombinovaná kompenzace a dekompenzace sítě
  • 512 MB vnitřní paměti pro záznam dat
  • vyhodnocení úrovně celkového harmonického zkreslení (THD) až o 50. harmonickou
  • vestavěný čtyřkvadrantový měřič činné a jalové energie třídy 0,5S a záznamník dat
  • plně konfigurovatelný alarm nebo relé ovládání chlazení/topení
  • Webový server, Modbus TCP a RTU, KMB long, IEC-104, MQTT a další komunikační protokoly
Reléový výstup 24
Napájecí napětí 90 - 275 V AC, oddělené
Citlivost 2 mA
Kategorie přepětí III - do 300V DC
Požadovaný účiník 0,8 ind. ÷ 0,8 kap.
Komunikační rozhraní USB
Šířka [mm] 144
Hloubka [mm] 80
Výška [mm] 144
Hmotnost [g] 700
Montáž Panel
Software NE
Protokoly Modbus RTU
Relativní vlhkost 5 až 100 %
Nastavení hodnot stupňů automatické nebo ruční
Nastavení způsobu připojení automatické nebo ruční
Rozsah měřené teploty/přesnost -30 ÷ 60 °C, ± 5 °C
Provozní teplota -40.. +60 °C
Stupeň krytí zadní panel - IP20, čelní panel - IP40 (případně IP54)
