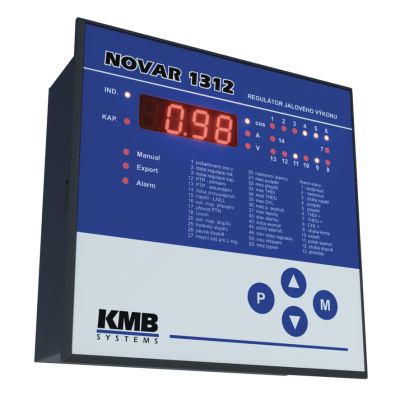

NOVAR 1312-3 - regulátor jalového výkonu

NOVAR 1312-3 regulátor jalového výkonu 90 - 275 V AC, 12 tranzistorů, 2 relé, 3 MTP, alarmové relé, 144x144mm. Regulátory jsou plně automatické přístroje, které monitorují stav rozvodné NN/VN sítě a na základě rychlých a přesných výpočtů, připojují nebo odpojují jednotlivé kompenzační nebo dekompenzační stupně (kondenzátory, dekomp. tlumivky) pro dosažení požadovaného účiníku.

zobrazit více

Objednací číslo: N1312-3

Přidat do porovnání Přidat do oblíbených

Regulátory účiníku NOVAR 1312 a NOVAR 1312-3 jsou plně automatické regulátory pro dynamické kompenzační systémy. Může řídit rychlé tyristorově spínané kondenzátorové banky pro odezvu v reálném čase na změny účiníku. Jeho procesor a algoritmus umožňuje až 25 řídících zásahů za jednu sekundu. Spolu s tyristorovými spínacími moduly KATKA zajišťuje dokonalé ovládání rychlé PFC skříně.

Regulátor lze použít i v kombinovaných systémech, kde jsou společně použity jak tyristorové spínací moduly KATKA, tak klasické elektromechanické stykače. Volitelný komunikační port RS-485 umožňuje sledovat všechny naměřené hodnoty a nastavovat parametry přístroje pomocí vzdáleného PC.

NOVAR 1312-3 je speciální doplněk se 3 nezávislými proudovými vstupy. Měří součet všech tří proudových signálů místo jednoho. Umožňuje tedy kompenzaci podle relevantnějšího třífázového účiníku za nesymetrických podmínek. Plně vybavený třífázový regulátor účiníku viz NOVAR 2700 a další produkty NOVAR 2000.

Klíčové vlastnosti

až 25 řídících zásahů za sekundu
12 tranzistorových spínaných výstupů a 2 konvenční reléové výstupy + alarm
až 14 výstupů a 1 alarmové relé
kompatibilní s tyristorovými spínacími moduly KATKA
umožňuje kombinované kompenzační systémy jak pro tyristorové spínací moduly, tak pro mechanické stykače
volitelné napájecí napětí až 500 V (modely/S400)
automatické nastavení a jednoduchá konfigurace
přesné funkce měření a regulace při zkreslení
vyhodnocení celkového harmonického zkreslení
vyhodnocení proudové harmonické zátěže pro ochranu kondenzátoru
vestavěný teplotní senzor
volitelný alarm nebo relé ovládání chlazení/topení

Reléový výstup	2
Napájecí napětí	90 - 275 V AC, oddělené
Citlivost	2 mA
Kategorie přepětí	III - do 300V DC
Požadovaný účiník	0,8 ind. ÷ 0,8 kap.
Komunikační rozhraní	BEZ
Šířka [mm]	144
Hloubka [mm]	80
Výška [mm]	144
Hmotnost [g]	700
Montáž	Panel
Software	NE
Protokoly	BEZ
Relativní vlhkost	5 až 100 %
Nastavení hodnot stupňů	automatické nebo ruční
Nastavení způsobu připojení	automatické nebo ruční
Rozsah měřené teploty/přesnost	-30 ÷ 60 °C, ± 5 °C
Provozní teplota	-40... +60 °C
Stupeň krytí	zadní panel - IP20, čelní panel - IP40 (případně IP54)
