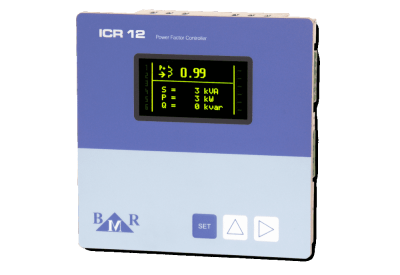

ICR12 - RS regulátor jalového výkonu
Regulátory jalového výkonu ICR12 RS jsou impulzní regulátory jalového výkonu určené pro použití v kombinaci se statickými 4 kvandrantními elektroměry, které jsou vybavené potřebnými impulzními výstupy. Regulátory jsou vybaveny 12 výstupy pro ovládání stykačových kompenzací a grafickým OLED displejem umožňujícím přehledné zobrazení informací.
- Regulace na okamžitý nebo průměrný účiník
- Impulzní vstupy
- Možnost připojení dekompenzačních tlumivek
- 12 výstupů
- Možnost komunikace RS485
- Měření teploty
- Samostatný alarmový výstup
- Panelové provedení 144x144mm
- Volně dostupný software pro snadnou konfiguraci a správu přístrojů s rozhraním RS485
Funkce
Obecně platí, čím větší četnost impulzů a nižší váha, tím větší přesnost a rychlost regulace. U malé četnosti impulzů, regulátor všechny hodnoty výkonů průběžně zpřesňuje v závislosti na čase. Tato fukce výrazně zlepšuje chování regulátoru při malých výkonech a tedy i malé četnosti impulzů.
Alarmy
Regulátory jalového výkonu ICR12 jsou vybaveny samostatným alarmovým výstupem k jehož aktivaci dojde při vyvolání alarmové události. Alarmových událostí lze definovat několi naráz s možností nastavení prahu, doby trvání a vlivu na stupně regulátoru. Pokud je zapnut vliv alarmové události na stupně regulátoru, dojde při vyvolání alarmové události k odpojení všech stupňů.
Kruhové spínání stupňů
Software
Přes volně dostupný software Power Monitor System lze přístroje vybavené komunikací RS485 snadno konfigurovat a využívat dalších možností softwaru pro snadný monitoring systému.
| Napájecí napětí [V] | 230 V AC 50 Hz (+10%,-15%) |
|---|---|
| Požadovaný účiník | 0,8 ind. ÷ 0,8 kap. |
| Šířka [mm] | 144 |
| Hloubka [mm] | 55 |
| Výška [mm] | 144 |
| Hmotnost [g] | 1500 |
| Provozní teplota | -25 ... +70°C |
| Výřez do panelu | 138 x 138 mm |
| Stupeň krytí | IP20 |
| Proudový rozsah [A] | 0,01 - 5,3 |
| Počet výstupních kanálů | 12 |
| Vlastní spotřeba [VA] | 10 |
| Nastavení hodnot kompenzačních stupňů | manuálně |
| Prodleva pro vypnutí: polovodičové/stykačové stupně | 5s – 900 s |
| Prodleva pro znovu zapnutí: polovodičové/stykačové stupně | 5s – 900 s |
| Maximalni frekvence vstupnich impulzů | 10 Hz |
| Minimalni délka impulzu | 50 ms |
