XMER 100/100V/45-500/5A Tř.1 5VA

XMER 100/100V/45-500/5A Tř.1 5VA

Měřicí transformátor proudu Rish Xmer 100/100/45 500/5A, třída přesnosti 1, 5VA, násuvný
581 Kč bez DPH
703,01 Kč s DPH

Recyklační poplatek 1 Kč zahrnutý v ceně

Skladem
Objednací číslo: XMER 100/100V/45-500

Proudové transformátory převádějí střídavý proud, který je obvykle vysoký, na proporcionálně nižší, v závislosti na jejich použití. Konstrukce tohoto typu transformátoru vyžaduje zahrnutí jádra a vinutí, které bude při připojení k jeho jmenovité zátěži; fungovat v mezích chyby, jak je uvedeno ve specifikaci normy. Pro měřicí transformátor je výhodné saturovat nad tímto rozsahem, který poskytuje ochranu proti poškození přístrojů omezením sekundárního proudu, když se v primárním okruhu objeví rázové proudy nebo poruchy.

  • Použitelná norma: - IEC-61869-1&2 / IEC- 60044 -1, BS 3938, IS 2705 -1,2&3.
  • Připojení: - Dvě připojení na každé straně. Šrouby M4 se samozvedacím upínacím páskem pro řadu RishXmer a 1 spojením na každé straně Šrouby M4 se samozvedacím upínacím páskem pro řadu Rish CT.
  • Třída izolace: -E (120°C max)
  • Systémové napětí: - 720V maximálně
  • Zkušební napětí: - Pro kruhový (okenní) typ CT: 4KV 50 Hz po dobu 1 min (kromě typu 50/30 CT a 50/50 CT, kde je zkušební napětí 3KV 50 Hz po dobu 1 min) - Pro typ rány CT: 3KV 50 Hz po dobu 1 min
  • Pracovní frekvence: - 50Hz / 60 Hz
  • Jmenovitý primární jmenovitý proud: - 15A až 150A
  • Jmenovitý sekundární výstup: - 5A standard (1A na vyžádání)
Primární proud [A] 500
Výkon [VA] 5
Třída přesnosti 1

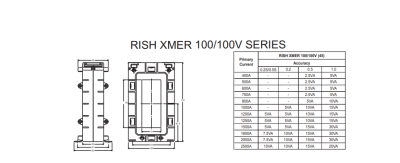

Šířka [mm] 99
Hloubka [mm] 45
Výška [mm] 170
Hmotnost [g] 500
Převod 400/5
Šína 40x100
