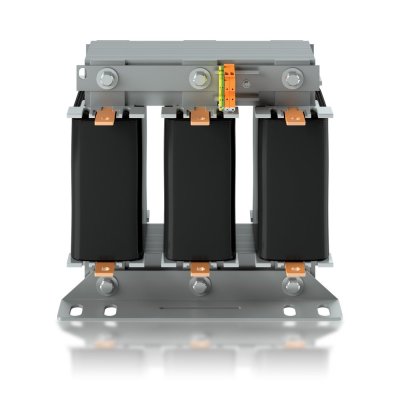

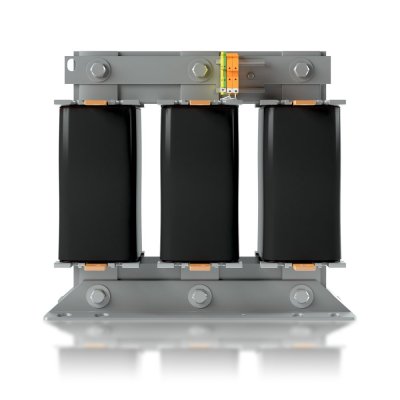

Ochranné tlumivky zejména eliminují působení vyšších harmonických na systémy (kondenzátory) pro kompenzaci jalového výkonu. V naší nabídce standardně naleznete ochranné tlumivky VINDEX ve výkonech od 1 do 60 kvar pro napětí 440, 525 V a činitele zatlumení 7 nebo 14 %.
Tlumivky VINDEX se vyznačují robustní konstrukcí a odpovídají současným standardům. Jsou určeny především pro použití v hrazených kompenzačních rozvaděčích s klasickým i dynamickým spínáním stupňů.
Ochranné tlumivky zabraňují přetížení kondenzátorů vlivem vyšších kondenzátorů vlivem vyšších harmonických a omezují zapínací proudový ráz. Tím prodlužují životnost kondenzátorů a zvyšují bezpečnost provozovaného kompenzačního zařízení.
Sériově připojená ochranná tlumivka a kondenzátor vytvoří rezonanční obvod, který představuje zádrž pro vyšší kmitočty, tím chrání obvod před vznikem nebezpečných rezonancí mezi kondenzátorem a sítí.
Působení harmonických zkreslení vlivem harmonických může způsobit: snížení životnosti výkonových kondenzátorů, zbytečné spínání jističů a dalších ochran, chybnou funkci a poškození počítačů, pohonů, světelných obvodů a dalších citlivých spotřebičů. Indukčnost transformátoru společně s kondenzátory vytváří při jejich zapojování tzv.rezonanční obvod, který může být vybuzen harmonickým proudem produkovaným zátěží.
Tento rezonanční obvod má rezonanční frekvenci a pokud existuje harmonický proud blízko této frekvence, uvede se obvod do rezonančního stavu, kdy jím prochází vysoký proud.
Ten přetěžuje systém a zvyšuje napětí v celém zařízení, které je připojeno paralelně.
Tlumivky VINDEX G jsou určeny pro instalaci v prostředích s okolní teplotou od -5 do 40 °C.
Podmínkou je, aby denní průměrná teplota nepřesahovala 35 °C. Při dodržení teplotních a ostatních požadovaných provozních podmínek lze očekávat, že teplota tlumivky nepřesáhne 90 °C. Teplota tlumivky je může být sledována pomocí integrovaného teplotního čidla. Tlumivky VINDEX G jsou určeny pro vnitřní montáž, stupeň krytí je IP00, povolená vlhkost max. 95 % bez kondenzace, chlazení nucené.
Princip chráněná kompenzace
Kompenzace účiníku s odladěnou filtrací je metoda odstraňující nebezpečí vzniku rezonančního stavu pomocí posunu rezonanční frekvence na nižší hodnoty, kde se nenachází žádný harmonický proud. Toho se dosáhne tak, že se ke kondenzátorům zapojí filtrační tlumivka. Vzniklý obvod je sice nadále rezonanční, avšak jeho rezonanční frekvence je pod první existující harmonickou (zatlumena). Tak je zajištěno, že nevznikne skutečný rezonanční stav. Kondenzátory chráněné sekce musí být vybrány s ohledem na tuto skutečnost, že po sériovém připojení tlumivky na nich bude vyšší napětí než síťové.
Tlumivky musí být vybrány s ohledem na indukčnost tak, aby byla získána potřebná ladící frekvence. Proudová zatížitelnost musí být dostatečná pro pohlcení harmonických. Tlumivky představují v kompenzačním rozvaděči nejvýznamější tepelný zdroj, Správná volba způsobu chlazení je klíčová.
