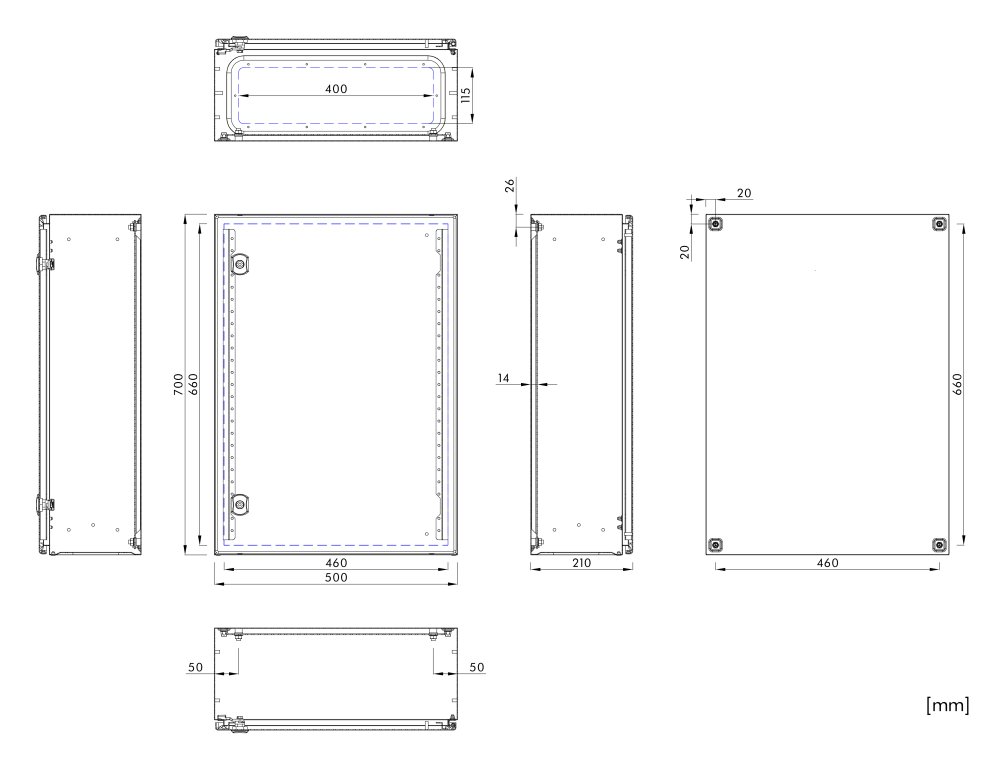

Rozváděčová skříň WSA IP66, 700x500x210 mm

Materiál:Robustní konstrukce ve tvaru kříže, která je svařena z ocelového plechu válcovaného za studena bez ohledu na velikost skříně. Kryt se skládá ze dvou částí: Skříň a dveře

Tloušťky ocelových plechů skříně: 1křídlé

• 1,2mm: WSA3025150 až WSA8040300
• 1,5mm: WSA8060210 až WSA1208300

Přírubové desky:

• • Příruby z 1,5mm práškově lakovaného ocelového plechu
  • Přívod kabelů je možný přes přírubu v dolní nebo horní části skříně, v závislosti na otočení o 180°
  • Příruba: je umístěna co nejvíce u zadní části skříně, tak, aby bylo možné zavést kabely tak, aby nezabíraly příliš místa v prostoru skříně
  • Těsnění pro zachování vysokého stupně ochrany je obsahem dodávky

Dveře:Vyrobené z ocelového plechu a opatřené šrouby se závitem M6 pro uzemnění

• • 1,2mm: WSA3025150 až WSA6040300
  • 1,5mm: WSA6050210 až WSA8040300, mimo WSA6080300 + WSA6080302 (2mm)
  • 2mm: WSA6080300 + WSA6080302, a WSA8060210 až WSA1410402
  • Tloušťky ocelových plechů
  • Všechny 1křídlé skříně od WSA4040210 (V=400 Š=400 H=210 mm), stejně jako všechny 2křídlé skříně mají namontované ztužující profily dveří, které se používají také pro upevnění montážních profilů.
  • Dveře jsou zajištěny dvěma panty a od výšky 1000 mm třemi panty. Dveře mají úhel otevření 130°
  • Panty jsou opatřeny před samovolným vypadnutím pomocí bezpečnostních pojistek. Panty dveří lze snadno vyměnit. Dveře mají pěnové polyuretanové těsnění, které zajišťuje vysoký stupeň krytí IP.

Zámky:

• 1x Doppelbart: WSA3025150 až WSA4060210
• 2x Doppelbart: WSA5030210 až WSA1008400
• 1x 3bodový zámek: WSA1206300 až WSA1208409

• 4x Doppelbart: WSA6080302 až WSA1010302
• 1x 3bodový zámek s výklopnou mini klikou: WSA1210302 až WSA1410402
• 1křídlé
• 2křídlé
• 1křídlé skříně od výšky 500 mm jsou vybaveny dvěma zámky
• 1křídlé skříně od výšky 1200 mm jsou vybaveny 3bodovým zámkem s výklopnou klikou
• 2křídlé skříně od výšky 600 mm jsou vybaveny čtyřmi zámky
• 2křídlé skříně od výšky 1200 mm jsou vybaveny 3bodovým zámkem s výklopnou mini klikou
• Zámková vložka je pro všechny skříně 5mm Doppelbart
• Mini výklopnou kliku lze vyměnit za jiný typ zámku
• Detailní přehled viz technické tabulky na stranách @PAGE-REF-ID:02-01-11-20-t_02-01-11-20_v01_cz.txt@ (1křídlé) a @PAGE-REF-ID:02-01-11-20-t_02-01-11-20_v02_cz.txt@ (2křídlé)

Montážní deska:

• 2mm pozinkovaný ocelový plech
• Montážní deska je po stranách zahnuta pro zvýšení tuhosti
• Montážní deska je upevněna na přivařených šroubech M8 uvnitř skříně a lze ji vyjmout pro osazení přístroji
• Disponuje zemnícími body, jejím prostřednictvím je možné provést ochranné pospojení

Montáž:

• Skříň lze namontovat na stěnu pomocí montážní sady WSAWB004, přičemž je zachován stupeň ochrany lP
• Alternativně lze skříň namontovat přímo na požadovaný montážní povrch pomocí šroubů (pozor na stupeň ochrany!)
• Čtyři otvory pro montáž na stěnu o průměru M8 jsou umístěny v rozích zadního panelu.
• Skříně je možné montovat vedle sebe
• Pro šířky 300, 400, 500 a 600 mm jsou k dispozici montážní sady na sloup WSAPCLx00

Stupeň krytí IP:

1křídlé IP66

Mechanická odolnost:IK10

Povrchová úprava:Fosfátování železa a elektrostatické práškové lakování

Barva:RAL 7035 (světle šedá)

Obsah balení:

• Kompletní skříň
• Kryt příruby s těsněním a šrouby
• Zámek s 5mm Doppelbart
• Jedna montážní deska včetně montážního materiálu
• Zemnící šrouby
