Rozvaděč WST IP66 1000x800x300mm

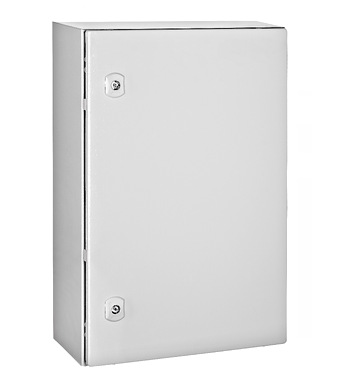

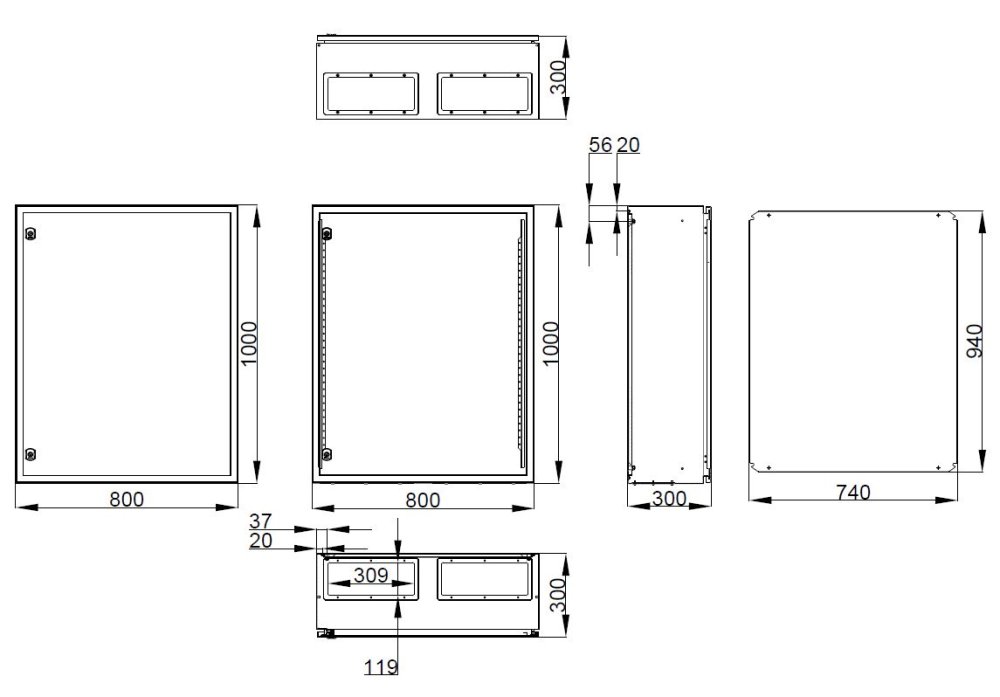

Rozvaděč WST IP66 1000x800x300mm, 1křídlé dveře, včetně MD. Ocelový plech, RAL7035, včetně montážní desky, 2x zámek Doppelbart, 2x příruba 309 x 119 mm
Objednací číslo: WST1008300
- Materiál: robustní, odolná konstrukce, odvislá na rozměru skříně, ohýbaná zastudena z ocelového plechu a svařená.Krytí: IP66 (jednokřídlé provedení), IP54 (dvoukřídlé provedení)
- Tloušťky plechu - jednokřídlé skříně: 1,2 mm (WST2020150 až WST4060300), 1,5 mm (WST8040300 až WST1208400)
- Tloušťky plechu - dvoukřídlé skříně: 1,2 mm (WST6080302 až WST6080302), 1,5 mm(WST8060300 až WST1410302
- Přírubové desky: práškově lakovaný ocelový plech, 1,4mm
- Na přední straně skříně je ohnutý protidešťový okap, zabraňující hromadění vod
- Přívod kabelů je možný přes přírubu v dolní nebo horní části skříně, v závislosti na otočení o 180°
- Všechny části jsou ošetřeny základním ocelovým fosfátem, dále provedenou demineralizací a epoxy-polyesterovým strukturovaným lakem v odstínu RAL 7035
- Skříň se skládá ze dvou částí: základna a dveře
- Dveře: z ocelového plechu a s M6 navařenými zemnícími body pro ochranné pospojení, opatřeny dvěmi nebo třemi panty a je možné je otevřít až o 130°
- Uzávěry: - jednokřídlé skříně: 1- nebo 2bodové uzavírání, od výšky 1000 mm 3bodové s mini výsuvnou klikou, dvoukřídlé skříně: opatřeny 3bodovým rozvorovým uzávěrem
- Standardně dodávaný a montovaný uzávěr doppelbart 5mm
- Montážní panel: galvanizovaný ocelový plech 2 mm, nahoře i dole jsou otvory pro uchycení kabelů
- Montážní panel je možné pomocí přivařených šroubů M8 namontovat na zadní stranu skříně
- Příruba: je umístěna co nejvíce u zadní části skříně, tak, aby bylo možné zavést kabely tak, aby nezabíraly příliš místa v prostoru skřín
- Těsnění pro zachování vysokého stupně ochrany je obsahem dodávky
- Krytí: skříň nabízí uživateli nejvyšší možný stupeň ochrany IP66
- Mechanická odolnost IK10 dle IEC 60529
- Při montáži ve vnějším prostoru doporučujeme použít střechu proti dešti (WSTD...). Současně je nutné přihlédnout k ochraně proti korozi
- Povrchová úprava: prášková strukturovaná barva RAL7035 světle šedá
- Montáž: skříň se přišroubuje pomocí šroubů (s umělohmotnou podložkou uvnitř) přímo na stěnu nebo pomocí nástěnných příchytek (příslušenství WSTWB004 / WSTWB006) na stěnu nebo konstrukci
- Montáž skříní vedle sebe je možná, nedojde k dotyku dveří navzájem. Omezený však bude úhel otevření.
- Obsah dodávky: kompletní skříň se 2 montážními výztuhami na dveřích (od velikosti WST4030150), u skříní s dvoukřídlým provedením jsou dveřní výztuhy namontovány pouze na křídle opatřeném uzávěrem. Příruba s těsněním a šrouby, plastový klíč doppelbart 5mm a montážní deska včetně montážního materiálu. Více možností zemnění
- Certifikace: ČSN EN 62208 ed.2:12
