Odpínač NH-LATR 1IN U2U2-250A

Odpínač NH-LATR 1IN U2U2-250A je třípólový pojistkový odpínač navržený pro bezpečné spínání a odpínání elektrických obvodů s jmenovitým proudem až 250 A při napětí do 690 V AC. Je určen pro montáž na panel a využívá univerzální připojení pomocí šroub ...

zobrazit více

Objednací číslo: 34162.0000

Přidat do porovnání Přidat do oblíbených

Odpínač NH-LATR 1IN U2U2-250A je třípólový pojistkový odpínač navržený pro bezpečné spínání a odpínání elektrických obvodů s jmenovitým proudem až 250 A při napětí do 690 V AC. Je určen pro montáž na panel a využívá univerzální připojení pomocí šroubu M10.

Technické parametry

Parametr	Hodnota
Velikost	NH1
Jmenovitý proud (In)	250 A
Jmenovité napětí (Ue)	690 V AC
Počet pólů	3
Montáž	Na panel
Připojení	Univerzální (šroub M10)
Stupeň krytí	IP20
Mechanická životnost	1000 cyklů
Provozní teplota	-25 °C až +55 °C
Jmenovité izolační napětí (Ui)	1000 V
Jmenovité impulsní napětí (Uimp)	8 kV
Jmenovitá frekvence	50/60 Hz
Kategorie použití	AC-23B
Maximální ztráty NH-pojistkové vložky	23 W

Výhody

Bezpečnost: Splňuje podmínky pro bezpečné odpojení elektrických obvodů.
Spolehlivost: Vysoká mechanická životnost zajišťuje dlouhodobý bezproblémový provoz.
Flexibilita: Univerzální připojení usnadňuje integraci do různých systémů.
Kompaktní design: Vhodný pro instalaci v prostorově omezených rozvaděčích.

Naše pojistkové odpínače představují spolehlivou a cenově dostupnou alternativu k produktům předních výrobců, jako jsou Schneider Electric, ABB, Wöhner a Apator, a zajišťují vysokou kvalitu a výkon pro průmyslové i komerční aplikace.

Odpínač NH-LATR 1IN U2U2-250A je ideální volbou pro aplikace vyžadující spolehlivé a bezpečné odpojování elektrických obvodů s proudovým zatížením až 250 A. Jeho konstrukce a technické parametry zajišťují dlouhou životnost a bezpečný provoz v náročných podmínkách.

Jmenovitý proud [A]	250
Jmenovitý kmitočet fn	50/60 Hz
Kategorie užití	AC-22B (Ue = 400V), AC-21B (Ue = 690V)
Ovládání	3-pólové
Šířka [mm]	180
Hloubka [mm]	110
Výška [mm]	240
Hmotnost [g]	1825
Montáž	Montážní deska
Maximální výkonové ztráty pojistkové vložky	23 W
Připojení	šroub M10
Provozní/skladovací teplota	-25...+55 °C
Směr vývodu	volitelný
Velikost pojistkové vložky	1
Jmenovité pracovní napětí Ue	690 V
Mechanická životnost	1600 cyklů
Stupeň krytí	IP3X

Návody

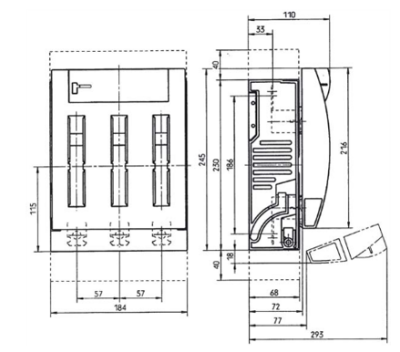

Technický výkres LATR 1IN U2U2.png

Stáhnout
