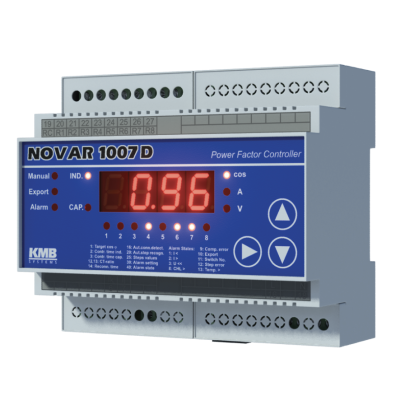

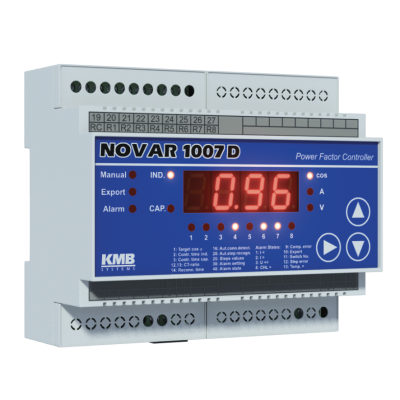

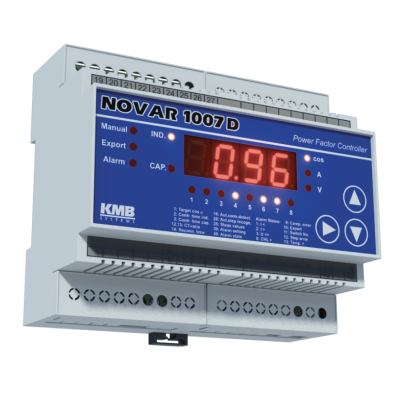

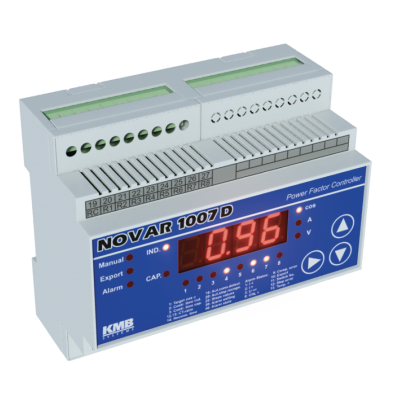

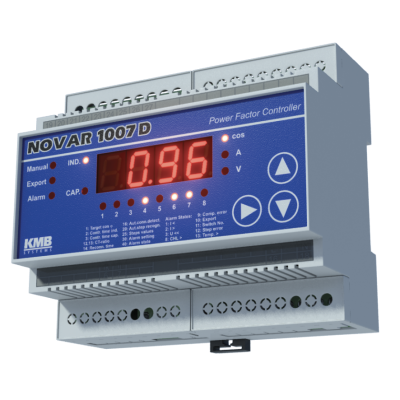

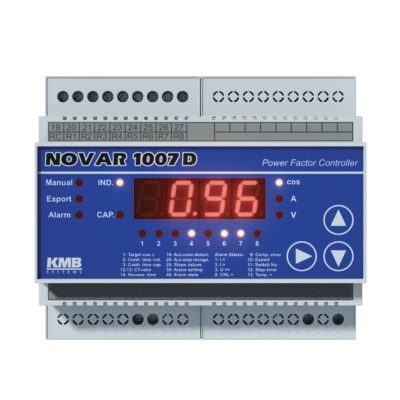

NOVAR 1007D - regulátor jalového výkonu

NOVAR 1007D regulátor jalového výkonu 80 - 275 V AC, 7+1 reléových výstupů, účiník 0,8 ind. - 0,8 kap. měření teploty, řízení ventilátoru, citlivost 20 mA, instalace na čelní panel, 96 x 96 mm, DIN-lišta. Regulátory jsou plně automatické přístroje, které monitorují stav rozvodné NN/VN sítě a na základě rychlých a přesných výpočtů, připojují nebo odpojují jednotlivé kompenzační nebo dekompenzační stupně (kondenzátory, dekomp. tlumivky) pro dosažení požadovaného účiníku.

zobrazit více

Objednací číslo: N1007D

Přidat do porovnání Přidat do oblíbených

NOVAR 1007D jsou základním typem regulátoru jalového výkonu. Jsou určeny zejména pro méně náročné kompenzační systémy. Jejich hlavní předností je kompaktní provedení (pro instalaci do panelu 90x106 mm a příznivá cena. Oproti předchůdci NOVAR 5 byla zvýšena proudová citlivost regulátoru pro lepší kompenzaci při nízkém zatížení. Navíc model 1007 má celkem až 8 výstupních relé.

Oba typy regulátoru jsou plně automatické a hlídají neustále stav i funkci kompenzačního systému. Poruchy jsou ihned signalizovány prostřednictvím alarmů. Stejně tak jako jejich vyšší verze NOVAR 1114, obsahují i tyto kompaktní regulátory pokročilý algoritmus pro optimální výběr stupňů. Ten uváženým výběrem aktivních stupňů prakticky prodlužuje životnost celeho systému.

Regulátory se dodávají i v provedení na DIN-lištu pod označením NOVAR 1005D a 1007D.

Klíčové vlastnosti

kompaktní rozměr 96x96 mm pro instalaci do panelu (NOVAR 1005/1007)
možnost montáže na DIN-lištu (NOVAR 1005D/1007D)
6 (NOVAR 1005) nebo 8 (NOVAR 1007) výstupů
citlivost měření proudu 20 mA
plně automatické nastavení, automatické rozpoznání přípojení i velkosti stupňů
chytrý spínací algoritmus pro prodloužení života jednotlivých komponent
vysoká přesnost měření proudu a účiníku
přesné měření a regulace i v zarušených podmínkách
vyhodnocení THD a měření až 19. harmonické
sledování harmonizkého zatížení kondenzátorů pro jejich ochranu
vestavěný teplotní senzor
volitelné relé pro alarm, spínání topení/chlazení

Reléový výstup	7+1
Napájecí napětí	80 - 275 V AC
Citlivost	20 mA
Kategorie přepětí	III - do 300V DC
Požadovaný účiník	0,8 ind. ÷ 0,8 kap.
Komunikační rozhraní	BEZ
Šířka [mm]	106
Hloubka [mm]	80
Výška [mm]	90
Hmotnost [g]	300
Montáž	DIN lišta 35 mm
Software	NE
Protokoly	BEZ
Relativní vlhkost	5 až 100 %
Nastavení hodnot stupňů	automatické nebo ruční
Nastavení způsobu připojení	automatické nebo ruční
Rozsah měřené teploty/přesnost	-30 ÷ 60 °C, ± 5 °C
Provozní teplota	-40.. +60 °C
Stupeň krytí	čelní panel - IP20
