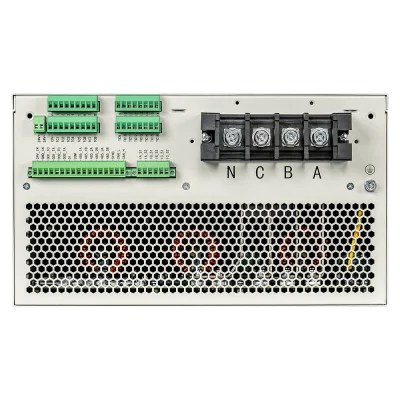

KVARBOX-A 150 kvar, 400 V, 3P4W

KVARBOX-A 150 kvar Pokročilý statický var generátor jalového výkonu s aktivní filtrací (ASVG) pro komplexní řešení kvality elektrické energie 2v1.Tento modul spolehlivě eliminuje 2. až 25. lichou harmonickou s účinností filtrace přes 90-97 %. Nabízí robustní 3L IGBT architekturu a extrémně rychlou odezvu (≤ 5 ms). Jedná se o moduly Wall-mount, které lze pomocí montážních úchytů instalovat na stěnu.

zobrazit více

Objednací číslo: 15150033

Přidat do porovnání Přidat do oblíbených

KVARBOX-A Je pokročilý statický generátor jalového výkonu s aktivní filtrací (ASVG) pro komplexní řešení kvality elektrické energie 2v1.Tento modul spolehlivě eliminuje 2. až 25. lichou harmonickou s účinností filtrace přes 90-97 %. Nabízí robustní 3L IGBT architekturu a extrémně rychlou odezvu (≤ 5 ms). Poskytuje maximální ochranu i pro provozy s velkým množstvím nelineárních zátěží (frekvenční měniče, LED osvětlení, spínané zdroje).

Blesková reakce na výkyvy sítě: Celková doba odezvy zařízení je pod 40 ms (<40ms). ASVG tak dokáže okamžitě reagovat na prudké změny zatížení v síti a předcházet destabilizaci napájení

Vysoká energetická účinnost: Systémová účinnost dosahuje ≥ 97 %. To pro nemocniční areály znamená minimální tepelné ztráty při kompenzaci a úsporu nákladů na elektrickou energii.

Jedná se o moduly Wall-mount, které lze pomocí montážních úchytů instalovat na stěnu.

Filtrace harmonických

2. až 25. lichá harmonická

Jmenovité napětí

AC 400 V ±15 %

Elektrické zapojení

3-fázové 4-vodičové (s podporou N-vodiče)

Hardwarová topologie

3-úrovňová (3L) s IGBT

Technologie řízení

DSP + FPGA s inteligentní FFT analýzou

Celková / Okamžitá odezva

≤ 5 ms / ≤ 50 µs

Uživatelské rozhraní

Dotykový LCD displej

Paralelní zapojení

Až 12 jednotek

Tepelné ztráty

≤ 2,5 % až 3 %

Komunikace

Modbus, RS485

Chlazení a Hlučnost

Nucené chlazení, < 65 dB(A)

Stupeň krytí (IP)

IP20

Doporučená provozní teplota

-10 °C až +50 °C

Využití KVARBOX-A

Kompenzace jalového výkonu, nevyváženosti + aktivní filtrace harmonických
rozvodny nízkého napětí
výrobní závody
budovy s proměnlivou zátěží
aplikace s požadavkem na vysokou kvalitu energie
KVARBOX-A je spolehlivé řešení pro zlepšení účiníku, stabilizaci sítě a eliminaci penalizací od distributora elektrické energie.

Rádi vám pomůžeme s výběrem optimálního řešení, přesně podle vašich potřeb. Zajišťujeme odborné poradenství, kompletní instalaci i následnou technickou podporu.
Své dotazy a poptávky nám můžete zasílat na e-mail: kbh@kbh.cz

Obchodní značka	KVARBOX-A
Jmenovité napětí [V]	400 V
Kompenzační výkon Q [kvar]	150
Komunikační rozhraní	Modbus, RS-485
Výška [mm]	604
Šířka [mm]	580
Hloubka [mm]	175
Hmotnost [g]	35000
Typ montáže	Wall-mount
Protokoly	Modbus RTU
Relativní vlhkost	5 % až 95 %, bez kondenzace
Připojení	3P4W
Provozní teplota	-10 ...+50 °C
Hlučnost [dB]	65 dB
Stupeň krytí	IP20
HMI display	7" dotykový LCD
