Horizontální pojistkový odpínač RBP 000 PRO SD 125A

Pojistkový odpínač RBP 000 PRO SD 125A je horizontální třípólový odpínač navržený pro bezpečné spínání a odpojování elektrických obvodů s jmenovitým proudem až 125 A a napětím do 690 V AC. Je kompatibilní s pojistkovými vložkami velikosti NH000 a je ...

zobrazit více

Objednací číslo: 63-823427-002

Přidat do porovnání Přidat do oblíbených

Pojistkový odpínač RBP 000 PRO SD 125 A je horizontální třípólový odpínač navržený pro bezpečné spínání a odpojování elektrických obvodů s jmenovitým proudem až 125 A a napětím do 690 V AC. Je kompatibilní s pojistkovými vložkami velikosti NH000 a je určen pro montáž na 60mm sběrnicový systém.

Technické parametry

Parametr	Hodnota
Počet pólů	3
Jmenovitý proud (In)	125 A
Jmenovité napětí (Ue)	690 V AC
Velikost pojistky	NH000
Montáž	60mm sběrnicový systém
Připojení vodičů	Rámová svorka pro vodiče do 50 mm²
Stupeň krytí	IP20
Provozní teplota	-25 °C až +55 °C
Mechanická životnost	1600 cyklů
Elektrická životnost	200 cyklů
Jmenovité izolační napětí (Ui)	1000 V
Jmenovité impulzní napětí (Uimp)	6 kV
Kategorie použití	AC-23B při 400 V, AC-21B při 690 V

Výhody

Bezpečnost: Zajišťuje bezpečné odpojení elektrických obvodů s vysokým proudovým zatížením.
Spolehlivost: Vysoká mechanická a elektrická životnost zajišťuje dlouhodobý bezproblémový provoz.
Kompaktní design: Vhodný pro instalaci v prostorově omezených rozvaděčích.
Snadná instalace: Montáž na standardní 60mm sběrnicový systém umožňuje rychlou a jednoduchou instalaci.

Naše pojistkové odpínače představují spolehlivou a cenově dostupnou alternativu k produktům předních výrobců, jako jsou Schneider Electric, ABB, Wöhner a Apator, a zajišťují vysokou kvalitu a výkon pro průmyslové i komerční aplikace.

Pojistkový odpínač RBP 000 PRO SD 125 A je ideální volbou pro aplikace vyžadující spolehlivé a bezpečné odpojování elektrických obvodů s proudovým zatížením až 125 A. Jeho konstrukce a technické parametry zajišťují dlouhou životnost a bezpečný provoz v náročných podmínkách.

Jmenovitý proud [A]	125
Jmenovitý kmitočet fn	50/60 Hz
Kategorie užití	AC-22B
Ovládání	3-pólové
Šířka [mm]	50
Hloubka [mm]	130
Výška [mm]	205
Hmotnost [g]	665
Montáž	DIN lišta
Maximální výkonové ztráty pojistkové vložky	6 W
Připojení	Rámová svorka
Provozní/skladovací teplota	-5... +45 °C
Směr vývodu	volitelný
Velikost pojistkové vložky	0
Jmenovité pracovní napětí Ue	690 V
Mechanická životnost	1600 cyklů
Elektrická životnost	200 cyklů
Stupeň krytí	IP20

Návody


Stáhnout

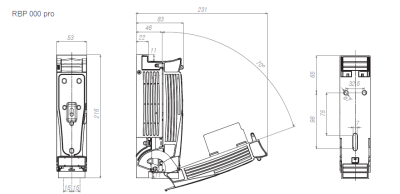

Technický výkres RBP000roz.png
