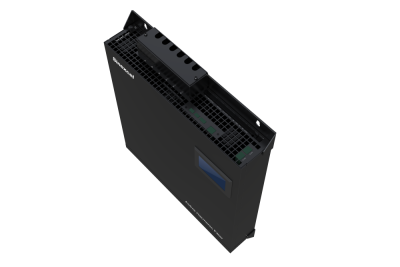

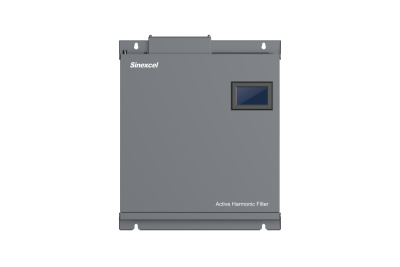

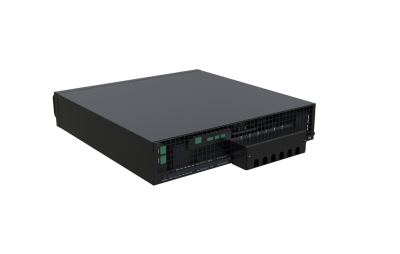

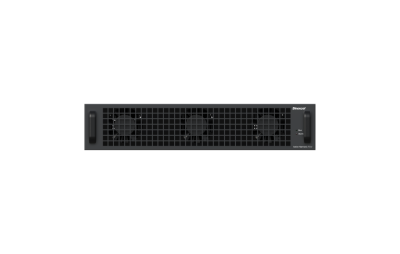

AHF Sinexcel Ultra 35 A, 400 V, 3P4W

Rádi Vám poradíme:

+420 777 730 002 +420 777 730 004 kbh@kbh.cz

AHF Sinexcel Ultra 35 A, 400 V, 3P4W

Sinexcel Ultra AHF 35 A je aktivní harmonický filtr nové generace, který využívá revoluční technologii karbidu křemíku (SiC MOSFET) pro dosažení ultra-vysoké účinnosti přes 99 %. Návratnost investice je tak výrazně rychlejší díky úsporám za elektřinu. Ideální pro menší průmyslové provozy, komerční budovy nebo specifické rozvaděče, kde spolehlivě eliminuje harmonické zkreslení, kompenzuje jalový výkon a vyrovnává fázovou nerovnováhu. Extrémně rychlá reakční doba pod 50 μs a plná odezva do 5 ms. Filtruje 2. až 50. harmonickou složku s účinností kompenzace vyšší než 97 %

zobrazit více

Objednací číslo: 16035007

Přidat do porovnání Přidat do oblíbených

Sinexcel Ultra AHF 35A je aktivní harmonický filtr nové generace, který využívá revoluční technologii karbidu křemíku (SiC MOSFET) pro dosažení ultra-vysoké účinnosti přes 99 % Ideální pro menší průmyslové provozy, komerční budovy nebo specifické rozvaděče, kde spolehlivě eliminuje harmonické zkreslení, kompenzuje jalový výkon a vyrovnává fázovou nerovnováhu. Extrémně rychlá reakční doba pod 50 μs a plná odezva do 5 ms. Filtruje 2. až 50. harmonickou složku s účinností kompenzace vyšší než 97 %

Sinexcel Ultra AHF

Potlačení rezonancí a THDu: Systém využívá pokročilou Intelligent Fourier Technology pro potlačení rezonancí (verze algoritmu 2.0). Inovativní hardware navíc dokáže kompenzovat napěťové zkreslení (THDu) dokonce i bez připojení proudových transformátorů (CT)

Ultrakompaktní design: Vysoká tepelná odolnost a vodivost SiC prvků snižuje nároky na chlazení. Výsledkem je zařízení s obrovskou kapacitou v miniaturním provedení, ideální pro projekty s omezeným prostorem.

Odolnost do náročného prostředí: Speciální ochranné lakování (Potting Protection) uvnitř filtru zajišťuje vysokou odolnost proti korozi a vodivému prachu, což výrazně prodlužuje životnost zařízení i v drsných podmínkách.

Klíčové funkce

Dynamická a rychlá kompenzace harmonických proudů (od 2. do 50. řádu).
Kompenzace jalového výkonu (účiník nastavitelný od -1 do +1).
Kompenzace nesymetrie zatížení fází (3-fázová nevyváženost).
Doba odezvy: Extrémně rychlá částečná odezva < 50 µs, plná odezva < 5 ms.

Kompenzační proud: 35A
Nominální napětí: 380/400/415 V (rozsah 228–456 V)
Řídicí algoritmus: FFT, inteligentní FFT a okamžitý jalový výkon
Typ zapojení: 3-fázové 3-vodičové / 3-fázové 4-vodičové
Rozsah cílového účiníku: 0,1ind..1,00 až 0,1 kap
Odezva: < 15 ms
Okamžitá reakce: < 50 μs
Symetrizace fází: Ano
Účinnost: ≥ 99 %
Chlazení: vzduchem
Hlučnost: < 60 dB
Provozní teplota: -10 až +50 °C
MTBF: 100 000 hodin
Ochrana proti překompenzování
Přepětová a podpěťová ochrana
Krytí: IP20
Komunikace: RS485, Ethernet port (RJ45)
Protokoly: Modbus RTU, TCP/IP
Montáž: Wall-mount (nástěnné provedení)
Paralelní provoz: Ano (neomezené rozšíření výkonu)
Frekvence: 50/60 Hz (automatické rozpoznání v rozsahu 45–62,5 Hz)
Displej: 4.3" HMI dotykový displej na modulu + LED
Certifikace: CE
Bezúdržbový provoz

Rádi vám pomůžeme s výběrem optimálního řešení, přesně podle vašich potřeb. Zajišťujeme odborné poradenství, kompletní instalaci i následnou technickou podporu.
Své dotazy a poptávky nám můžete zasílat na e-mail: kbh@kbh.cz

Jmenovité napětí [V]	380/400/415V (rozsah 228-456V)
Požadovaný účiník	0,1ind..1,00 až 0,1 kap
Komunikační rozhraní	RS485, Ethernet (RJ45)
Šířka [mm]	500
Hloubka [mm]	88
Výška [mm]	470
Hmotnost [g]	18000
Protokoly	Modbus RTU, TCP/IP
Relativní vlhkost	5 % až 95 %, bez kondenzace
Připojení	3P4W
Provozní teplota	-10 ...+50 °C
Provozní/skladovací teplota	-40 ...+70 °C
Životnost	100 000 hod
Hlučnost [dB]	60 dB
Stupeň krytí	IP20
Chlazení	vzduchem
Kompenzační proud	35A
Nominální napětí (L-L)	380/400/415V (rozsah 228-456V)
HMI display	4.3" HMI dotykový displej na modulu + LED

Návody

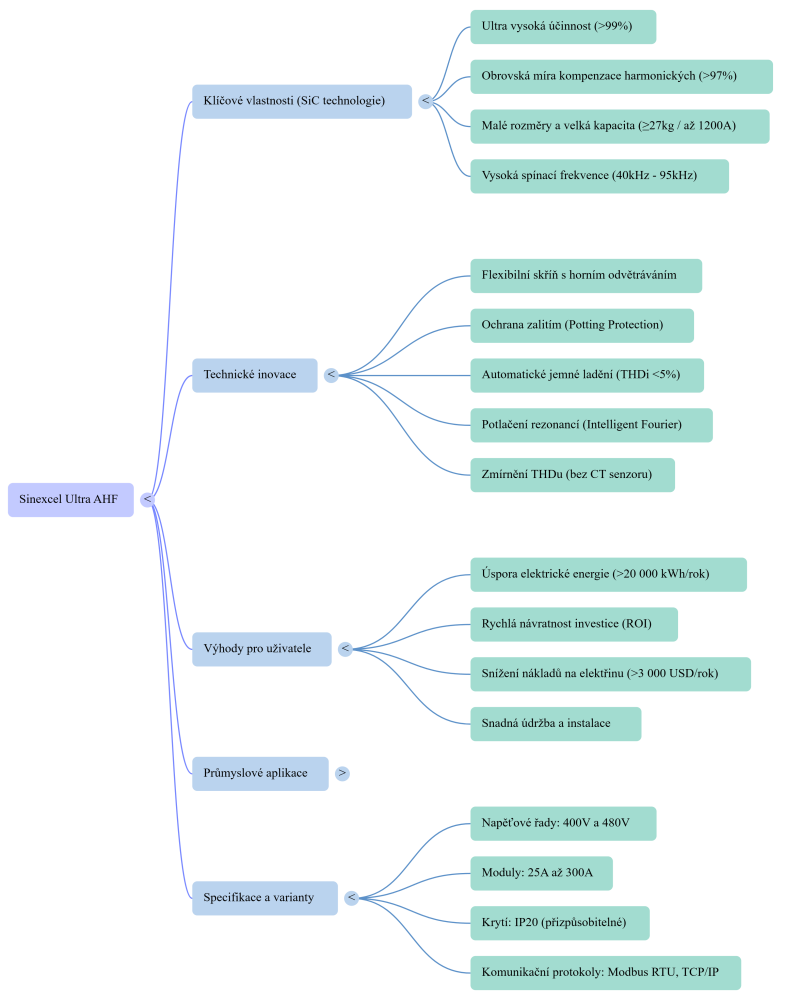

Sinexcel Ultra AHF.png
