E13A1030.3 Zásuvný proudový transformátor REDUR, 2000/5 A, třída 0,5

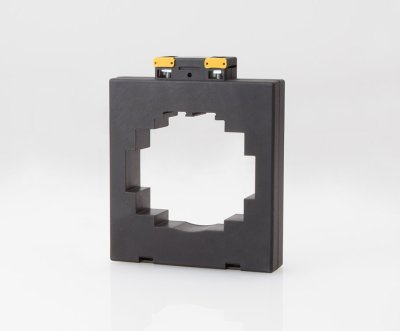

Vysoce přesný zásuvný proudový transformátor REDUR pro měření proudu do 2000 A s výstupem 5 A. Přesnost třídy 0,5 zajišťuje spolehlivé měření i v náročných aplikacích. Provozní frekvence 50 Hz. Ideální pro montáž do rozvaděčů v průmyslových a energet ...

zobrazit více

Objednací číslo: 0912888

Přidat do porovnání Přidat do oblíbených

13A1030.3 Zásuvný proudový transformátor REDUR, 2000/5 A, třída 0,5

OBECNÉ TECHNICKÉ CHARAKTERISTIKY:

Nejvyšší napětí pro zařízení Um = 0,72 kV (jiná napětí na vyžádání)
Jmenovité výdržné napětí síťového kmitočtu 3 kV / 1 min (jiná napětí na vyžádání)
Jmenovitá frekvence 50-60 Hz (jiné frekvence na vyžádání)
Jmenovitý tepelný trvalý proud Icth = 1,2 x Ipr (1,0 x Ipr pro vyšší primární proudy)
Jmenovitý krátkodobý tepelný výdržný proud Ith = 60 x Ipr (max. 100 kA)
Jmenovitý špičkový proud Idyn = 2,5 x Ith
Omezující faktor nadproudu FS5 nebo FS10
Provozní stav interiéru
Okolní teplota (provozní) -5 °C … +40 °C (jiné teploty na vyžádání)
Okolní teplota (skladování / přeprava) -40 °C ... +60 °C
Krátkodobá teplota primárního vodiče ϑ max. 170 °C po dobu 1 s
Třída izolace H (E / F pro transformátory s posouzením shody)

INFORMACE:

Hmotnost cca. 440 - 680 g

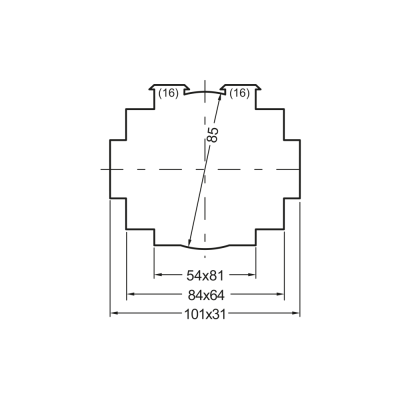

Kulatý vodič 85 mm
Primární lišta 2 x 100 x 10 mm, 3 x 80 x 10 mm, 4 x 50 x 10 mm

PŘÍSLUŠENSTVÍ (SOUČÁSTÍ BALENÍ):

2 hlavní železniční terminály (typ 16)
4 závitové kolíky M5 x 55
2 kryty sekundárních svorek (žluté posuvníky)
4 Tlakový kus pro závitové tyče primárního upevnění kolejnice
Rychloupínací systém primární kolejnice (typ 16-65)
Zacvakávací montáž na montážní lištu TS35 (DIN EN 60715)
Izolační krytky pro závitové čepy pro primární upevnění kolejnic
Zásuvné nožičky

SEKUNDÁRNÍ PŘIPOJENÍ:

Niklované šrouby plus-mínus (2 Nm)
integrovaný kryt sekundárních svorek
Nerozbitné polyamidové pouzdro
Zpomalovač hoření

NEBEZPEČÍ:

Pokud je vzdálenost mezi proudovým transformátorem a sousedními vodiči, kterými protéká proud, malá, může být přesnost měření ovlivněna vlivem vnějšího magnetického pole. Při použití proudových transformátorů, zejména od 2000 A, zajistěte dostatečnou vzdálenost (alespoň 0,2 m) nebo použijte volitelnou verzi s externí ochranou pole (ffp5 / ffp10).

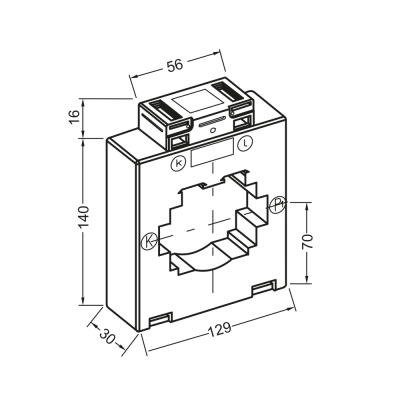

Šířka [mm]	129
Hloubka [mm]	30
Výška [mm]	156
Hmotnost [g]	500
Primární vodič [mm]	2 x 100 x 10 mm, 3 x 80 x 10 mm, 4 x 50 x 10 mm

Návody

technisches_datenblatt_13a1030.3.pdf

Stáhnout
