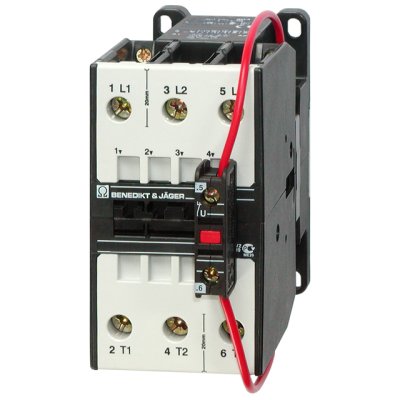

Stykač K3-50A00-230

Popis

K3-50 A00 je vhodný jako stykač do jmenovitého proudu 200 A. Stykače Benedict jsou mimořádně spolehlivé výkonové stykače a používají se tisíckrát k ovládání elektromotorů ve strojích, jeřábech, ventilaci, čerpadlech, dopravnících, topení, kuchyňských spotřebičích a v mnoha dalších aplikacích.

• HB.. na levé nebo pravé straně a 7 HN.. nebo HA.. nacvakávací
• HB.. na levé nebo pravé straně a 4 HN.. nebo HA.. nacvakávací 5) Uvažujte min. průřez vodiče při max. zatížení.
• Uvažujte max. tepelný proud: Ith 130A
• Typ 230 pro provoz na střídavý a stejnosměrný proud 220-240 V 50/60 Hz a 220 V DC ( s integrovaným odrušovačem cívek ).
• Typ 230VS pro střídavý provoz 220-240V 50Hz ( s integrovaným tlumičem cívek )

Pro jištění stykačů Benedict GmbH K3 je vhodné použít pojistky s pomalou charakteristikou gL (gG).

Použití

Stykače rakouské výroby jsou určeny pro spínání kapacitních zátěží. Využívají tzv. dvoustupňového spínání, které je realizováno pomocnými kontakty. Nedochází k opalování a následnému svařování hlavních kontaktů jako tomu bylo u dříve používaných  stykačů (např.V 100, V13).Na rozdíl od konvenčních stykačů se tím tlumí i přechodové jevy šířící se po el. síti způsobující rušení komunikačních sítí.(telekomunikace, PC sítě.)

Konstrukce

Na těle stykače jsou umístěny pomocné kontakty (prekontakty), které spínají s předstihem řádově několika milisekund před hlavními kontakty. Pomocí do serie zapojených odporů dochází ke ztlumení proudového rázuaž na 70 násobek Ie.

Stykače jsou vzhledem ke své konstrukci předurčeny k vysoké četnosti spínání a dlouhé životnosti. Prodlužuje se tak i spolehlivost a životnost celého kompenzačního zařízení. Výhodou je i vysoký spínaný výkon až do 100kVAr. Stykač je možno osadit pomocnými kontakty (spínací, rozpínací) např. pro dálkovou komunikaci. Montáž na DIN lištu, nebo pomocí šroubů.
