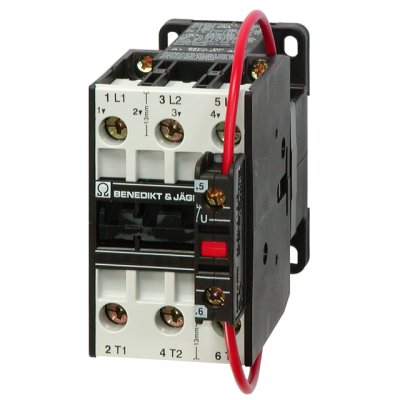

Stykač K3-32A00-230V

Rádi Vám poradíme

Stykač K3-32A00-230V

Stykač Benedict GmbH K3 32 A00 230V, 15kW/AC3/400V 3-pólový, cívka 220-240V 50Hz 240V 60Hz, teplota okolí od -40°C do +90°C, nejmenší velikosti při maximálním výkonu.
42,56 € bez DPH
51,50 € s DPH

Recycling fee 1 € v cene

Objednací číslo: K3-32A00

Parametry

Jmenovité napětí 230
Výkon kVAr 660 V - 690 V 41
Jmenovitý proud v A 36
Šířka v mm 45
Výška v mm 74
Hloubka v mm 87,5
Hmotnost v g 480
Montáž DIN lišta
Provozní teplota -40.. +60 °C
Stykač Benedict GmbH K3 32 A00 230V, 15kW/AC3/400V 3-pólový, cívka 220-240V 50Hz 240V 60Hz, teplota okolí od -40°C do +90°C, nejmenší velikosti při maximálním výkonu.

Popis

K3-24 A00 je vhodný jako stykač do jmenovitého proudu 200 A. Stykače Benedict jsou mimořádně spolehlivé výkonové stykače a používají se tisíckrát k ovládání elektromotorů ve strojích, jeřábech, ventilaci, čerpadlech, dopravnících, topení, kuchyňských spotřebičích a v mnoha dalších aplikacích.

  • Se sníženým rozsahem řídicího napětí 0,9 až 1,0 x Us a se sníženým jmenovitým proudem Ie /AC1 podle Ie /AC3.
  • Celková doba vypnutí = zpoždění otevření + doba trvání oblouku
  • Časy zpoždění sepnutí rozpínacích kontaktů a zpoždění rozepnutí rozpínacích kontaktů se zvyšují, pokud jsou cívky stykače tlumeny proti napěťovým špičkám (varistor, RC prvek, tlumicí dioda).
  • Celková doba vypnutí = doba uvolnění + doba trvání oblouku.
  • Hodnoty pro zpoždění doby uvolnění zapínacího kontaktu a doby zapnutí vypínacího kontaktu se zvýší, pokud jsou cívky magnetů chráněny proti napěťovým špičkám (varistor, RC prvek, tlumicí dioda) s integrovaným tlumičem
  • Platí při 690V pro sítě s uzemněným nulovým bodem, kategorie přepětí I až IV, stupeň znečištění 3 (standardní průmysl): Uimp = 8 kV.

Pro jištění stykačů Benedict GmbH K3 je vhodné použít pojistky s pomalou charakteristikou gL (gG).

Použití

Stykače rakouské výroby jsou určeny pro spínání kapacitních zátěží. Využívají tzv. dvoustupňového spínání, které je realizováno pomocnými kontakty. Nedochází k opalování a následnému svařování hlavních kontaktů jako tomu bylo u dříve používaných  stykačů (např.V 100, V13).Na rozdíl od konvenčních stykačů se tím tlumí i přechodové jevy šířící se po el. síti způsobující rušení komunikačních sítí.(telekomunikace, PC sítě.)

Konstrukce

Na těle stykače jsou umístěny pomocné kontakty (prekontakty), které spínají s předstihem řádově několika milisekund před hlavními kontakty. Pomocí do serie zapojených odporů dochází ke ztlumení proudového rázuaž na 70 násobek Ie.

Stykače jsou vzhledem ke své konstrukci předurčeny k vysoké četnosti spínání a dlouhé životnosti. Prodlužuje se tak i spolehlivost a životnost celého kompenzačního zařízení. Výhodou je i vysoký spínaný výkon až do 100kVAr. Stykač je možno osadit pomocnými kontakty (spínací, rozpínací) např. pro dálkovou komunikaci. Montáž na DIN lištu, nebo pomocí šroubů.
