Stykač K3-115A00 - 230V

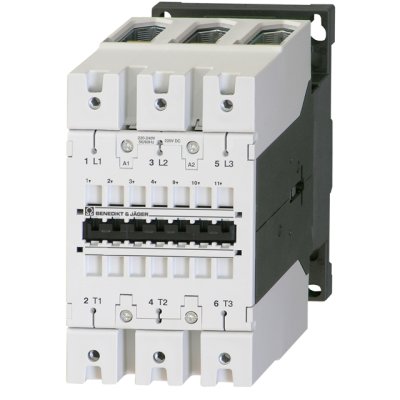

Stykač Benedict GmbH K3-115A00-230V, 55kW/AC3/400V 3-pólový, cívka 220-240V 50/60Hz 220V= DC, teplota okolí od -40°C do +90°C, nejmenší velikosti při maximálním výkonu.
170,72 € bez DPH
206,57 € s DPH

Objednací číslo: K3-115A00

Parametry

Jmenovité napětí 230
Výkon kVAr 660 V - 690 V 148
Jmenovitý proud v A 144
Šířka v mm 90
Výška v mm 155
Hloubka v mm 120
Hmotnost v g 2200
Montáž DIN lišta
Provozní teplota -40.. +60 °C
Stykač Benedict GmbH K3-115A00-230V, 55kW/AC3/400V 3-pólový, cívka 220-240V 50/60Hz 220V= DC, teplota okolí od -40°C do +90°C, nejmenší velikosti při maximálním výkonu.

Popis

Stykač K3-115A00 - 230 je vhodný jako stykač do jmenovitého proudu 200 A. Stykače Benedict jsou mimořádně spolehlivé výkonové stykače a používají se tisíckrát k ovládání elektromotorů ve strojích, jeřábech, ventilaci, čerpadlech, dopravnících, topení, kuchyňských spotřebičích a v mnoha dalších aplikacích.

Stykače BENEDICT K3 mají vysoce kvalitní a robusní konstrukci. jsou určeny pro montáž v třífázových sítích NN.Stykače mohou být vybaveny bloky pomocných kontaktů. Instalované pomocné kontakty s tlumícími odpory (prekontakty) zajištújí:

  • redukci spínacích proudových špiček na <70xIn,
  • ochranu kondenzátorů před proudovými špičkami (obvykle dosahují i 200xIn)
  • ochranu před napalováním kontaktů
  • celkové zlepšení proudových a napětóvých poměrů v síti, čímž se prodližuje jejich životnost.

Pro jištění stykačů Benedict GmbH K3 je vhodné použít pojistky s pomalou charakteristikou gL (gG).

Použití

Stykače rakouské výroby jsou určeny pro spínání kapacitních zátěží. Využívají tzv. dvoustupňového spínání, které je realizováno pomocnými kontakty. Nedochází k opalování a následnému svařování hlavních kontaktů jako tomu bylo u dříve používaných  stykačů (např.V 100, V13).Na rozdíl od konvenčních stykačů se tím tlumí i přechodové jevy šířící se po el. síti způsobující rušení komunikačních sítí.(telekomunikace, PC sítě.)

Konstrukce

Na těle stykače jsou umístěny pomocné kontakty (prekontakty), které spínají s předstihem řádově několika milisekund před hlavními kontakty. Pomocí do serie zapojených odporů dochází ke ztlumení proudového rázuaž na 70 násobek Ie.

Stykače jsou vzhledem ke své konstrukci předurčeny k vysoké četnosti spínání a dlouhé životnosti. Prodlužuje se tak i spolehlivost a životnost celého kompenzačního zařízení. Výhodou je i vysoký spínaný výkon až do 100kVAr. Stykač je možno osadit pomocnými kontakty (spínací, rozpínací) např. pro dálkovou komunikaci. Montáž na DIN lištu, nebo pomocí šroubů.
