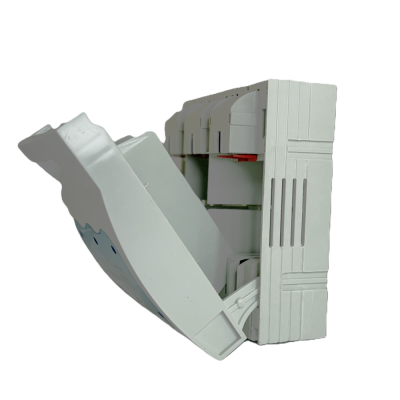

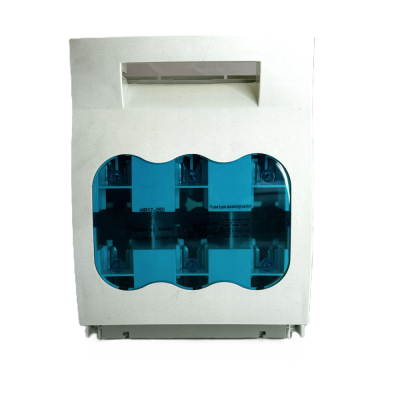

Odpínač NHDH1/250/3L

Odpínač NHDH1/250A/3L, Pojistkové odpínače umožňují bezpečně zapínat a vypínat jmenovité proudy a nadproudy pod zátěží. NH pojistkové odpínače lze použít ve všech rozvodných systémech.
38,16 € bez DPH
46,17 € s DPH

Skladem
Objednací číslo: HR17-250-3P

Parametry

Jmenovitý proud v A 250
Jmenovitý kmitočet fn 50/60 Hz
Kategorie užití AC-23B (Ue = 400V), AC-21B (Ue = 690V)
Ovládání 3-pólové
Šířka v mm 185
Výška v mm 275
Hloubka v mm 116
Hmotnost v g 1758
Montáž Montážní deska
Maximální výkonové ztráty pojistkové vložky 18 W
Připojení Rámová svorka 4 - 50 mm2
Provozní/skladovací teplota -5... +55 °C
Velikost pojistkové vložky 3
Jmenovité pracovní napětí Ue 690 V
Mechanická životnost 1400 cyklů
Stupeň krytí IP20
Odpínač NHDH1/250A/3L, Pojistkové odpínače umožňují bezpečně zapínat a vypínat jmenovité proudy a nadproudy pod zátěží. NH pojistkové odpínače lze použít ve všech rozvodných systémech.

Popis

Odpínač NHDH1/250A/3L se aplikuje do obvodu vysokého zkratového proudu s AC 50/60 Hz, napětím do 690V a jmenovitým pracovním proudem do 630A. Zpracovává vstupní a výstupní strukturu horního a spodního konce, vede v zařízení s ostřím nože a zařízením pro zhášení oblouku a také může být provozován se zátěží. Používá se jako síťový vypínač, oddělovací vypínač a nouzový vypínač pro ochranu proudu.

Kryt pláště má utěsněný detekční otvor, který instaluje spínač signálu, spínač detekce uvnitř .A může být použit jako nožový spínač vybavením pojistkového monitoru.

Normální provozní podmínky a podmínky instalace

  • 3.1 Teplota: ne vyšší než +40ºC a ne nižší než -5ºC a denní průměrná teplota ne vyšší než +35ºC.
  • 3.2 Nadmořská výška: ne vyšší než 2000 m
  • 3.3 Relativní vlhkost: ne více než 50 %, když je teplota +40ºC. Výrobek snese vyšší vlhkost při nižší teplotě, například když je při +20ºC, výroba vydrží 90 % relativní vlhkost vzduchu.
  • Je třeba dávat pozor na kondenzaci, ke které dochází v důsledku teplotních změn.
  • Tento produkt odpovídá standardu IEC60947-3, GB14048.3.
