Nástěnné kompenzační rozvaděče - Realizace

Specializujeme se na výrobu nástěnných kompenzačních rozvaděčů pro průmyslové provozy, technické budovy i komerční objekty. Každý kompenzační rozvaděč je individuálně navržen dle přesné specifikace zákazníka, včetně požadovaného výkonu, typu kompenzace (hrazená / nehrazená), třídění do etap a způsobu řízení.
Naše rozvaděče pro kompenzaci účiníku nabízíme v různých konfiguracích – možnost volby kvalitních komponent (kondenzátory, stykače, regulátory, tlumivky), flexibilní rozměry a krytí IP podle umístění. Vše navrhujeme s ohledem na efektivní snížení jalového výkonu, ochranu sítě a snížení poplatků za odběr elektrické energie.
Nehrazený kompenzační rozvaděč
Tento typ rozvaděče je určen pro sítě s běžným obsahem harmonických (typicky v menších provozech bez frekvenčních měničů, UPS, apod.). Využívá standardní kompenzační kondenzátory bez tlumivek. Je cenově výhodnější a méně náročný na prostor, ale není vhodný pro prostředí s vyšším podílem harmonických složek.
Hrazený kompenzační rozvaděč je speciální typ rozvaděče určený pro kompenzaci účiníku v elektrických sítích s výskytem vyšších harmonických složek. Tyto harmonické se vyskytují například v prostředí s:
-
frekvenčními měniči,
-
UPS systémy,
-
svařovací technikou,
-
LED osvětlením,
-
solárními střídači,
-
nebo jinými nelineárními spotřebiči.
V takových sítích běžné (nehrazené) kondenzátory trpí – dochází k jejich přehřívání, rychlejší degradaci, nebo dokonce zničení. V krajním případě může vzniknout rezonance mezi kondenzátory a impedancí sítě, což ohrožuje bezpečnost provozu.
Jak hrazený rozvaděč funguje?
Hrazený kompenzační rozvaděč obsahuje kompenzační tlumivky, které jsou zapojeny sériově před kondenzátory. Jejich úkolem je:
-
omezit průnik harmonických do kondenzátorů (nejčastěji naladěné na 189 Hz = 7% tlumení),
-
zabránit rezonancím mezi kondenzátory a sítí,
-
zvýšit životnost a spolehlivost kompenzačního zařízení.
Kontaktujte nás a nechte si zpracovat nezávaznou cenovou nabídku přesně podle vašich požadavků!
✅ Česká výroba
✅ Rychlé dodací lhůty
✅ Technická podpora a poradenství
✅ Individuální přístup ke každému projektu

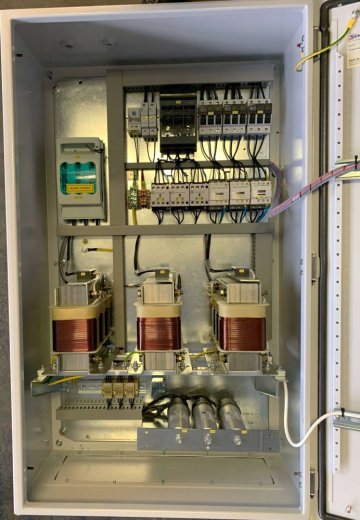

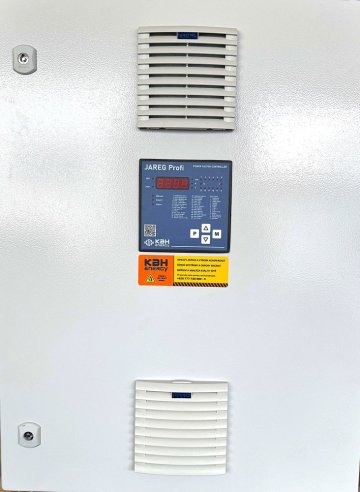

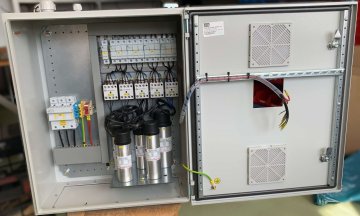

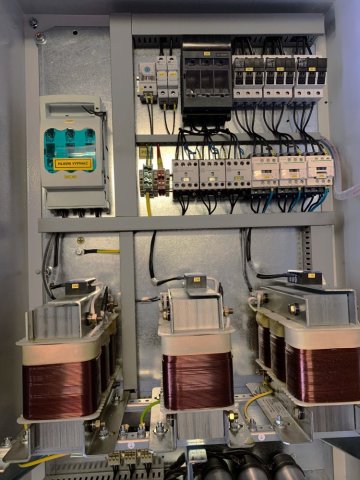

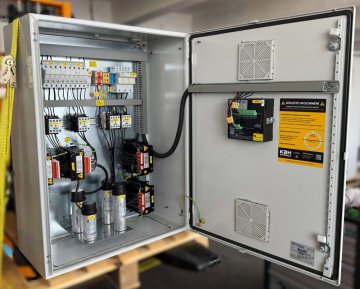

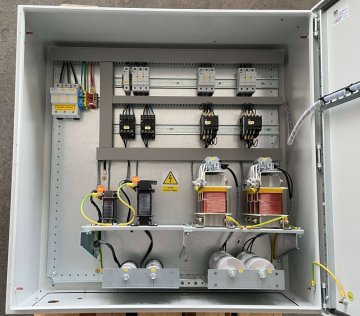

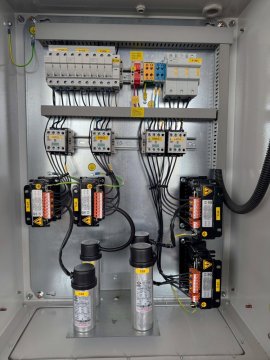

V galerii níže naleznete ukázky již realizovaných rozvaděčů.
Galerie
