Jak kompenzovat trafo - bezpečně

Úvod: K čemu je kondenzátor za trafem?

Kompenzace jalového výkonu je běžnou součástí každodenní praxe v elektroenergetice. Když transformátor běží naprázdno, odebírá jalový výkon – i když žádný skutečný odběr není. A právě k jeho omezení se často používá kompenzační kondenzátor. Všechno vypadá jednoduše… dokud to nebouchne.

V tomto článku se podíváme na případ z praxe, kdy nevhodně umístěný kondenzátor za trafem explodoval, co to způsobilo, a hlavně – jak tomu lze předejít.

---

Reálný případ: Výbuch kondenzátoru za trafem

Náš zákazník měl ve své trafostanici transformátor 22 kV / 0,4 kV. Kompenzační kondenzátor byl připojen přímo na NN vývody trafostanice – bez odpínače, bez tepelné ochrany, bez oddělení od prostředí. A stalo se to, co se stát nemělo: kondenzátor explodoval.

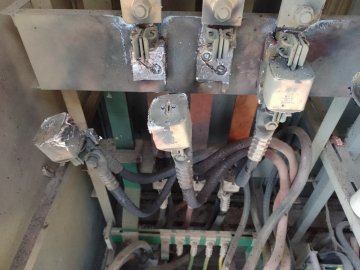

„Na otkách je náš výbuch kondenzátoru před dvěma roky v trafostanici, na NN vývodech přímo za trafem. Bylo to velké. Naštěstí máme dvě trafa, takže byl časový prostor na opravu.“

Zákazník si z toho vzal ponaučení. Od té doby:

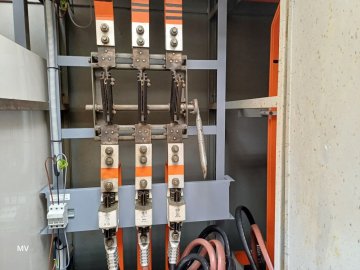

• doplnil odpínač, aby mohl kondenzátor bezpečně odpojit,

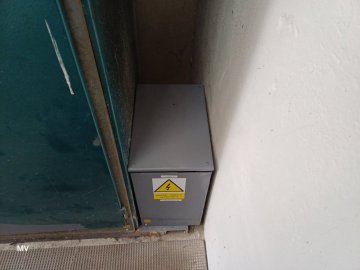

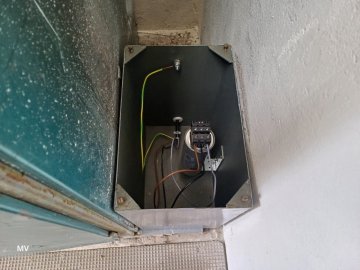

• přesunul kondenzátor do plechového boxu,

• zvažuje termostat pro sledování teploty a

• uvažuje o stykači, který by odpojil kondenzátor při přehřátí,

• plánuje propojení se SMS komunikátorem, aby při havárii chodila upozornění.

A to je správný směr. Pojďme si shrnout, co by měla bezpečná instalace kompenzačního kondenzátoru obsahovat.

---

Technická doporučení: Co (ne)dělat při kompenzaci běhu trafa naprázdno

1. Místo instalace: Ne přímo za trafo bez ochrany!

Kondenzátor přímo na vývody trafa = vysoké riziko.

Raději:

• připojení přes oddělené vedení nebo rozváděč s ochrannými prvky,

• oddělený jistič nebo odpínač pro servis a bezpečnost.

2. Ochrany: Bez nich ani ránu

Kondenzátor by měl mít minimálně:

• pojistky nebo jističe na vstupu,

• stykač pro odpojení při poruše nebo v případě potřeby,

• termostat v boxu – přehřátí = hlavní důvod výbuchů,

• přepěťová ochrana – eliminace špiček při spínání.

3. Provedení: Vždy do boxu

Nikdy nenechávejte kondenzátor „holý“ někde ve volném prostoru rozváděče. Umístění do plechového boxu nejen chrání zařízení, ale i okolí. Ideálně s odvětráním nebo pasivním chlazením.

4. Údržba: Kondenzátor není nesmrtelný

I ten nejlepší kondenzátor má omezenou životnost. Sledujte:

• datum výroby a počet provozních hodin,

• zvýšené oteplení, hučení, změny chování sítě,

• kontrolujte stav krytu, připojení a známky degradace.

---

Co říkají normy a literatura?

Podle ČSN EN 61921 by měly být kondenzátory vybaveny systémy pro bezpečné odpojení v případě přehřátí nebo vnitřní poruchy. Odborné články opakovaně upozorňují na nebezpečí spínacích rázů, harmonických a přehřátí kompenzačních zařízení.

Zahraniční zdroje (např. ABB nebo Siemens application notes) upozorňují, že při nevhodné instalaci kondenzátorů blízko trafa může docházet k rezonanci, která zvyšuje proudy a napětí – a tím i riziko výbuchu.

---

Shrnutí: Jak být chytřejší než výbuch

---

Závěr: Nečekejte na výbuch

Kondenzátor není „něco malého, co jen sedí v rohu“. Je to aktivní prvek s potenciálem způsobit škodu – pokud mu nedáte správné místo a péči. Ačkoliv jeho role při kompenzaci jalového výkonu je užitečná, jeho špatné umístění může způsobit více škody než užitku.

Naše doporučení? Chovejte se ke kondenzátoru jako k příteli s výbušnou povahou: držte ho pod kontrolou, dejte mu prostor a hlavně – poslouchejte, když vám dává signály.
